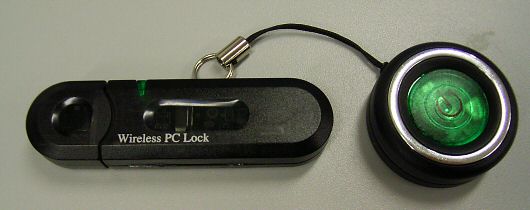

Wireless PC Lock

ドスパラにて \1,280- にて捕獲。

分解写真

中の構造は非常に単純でした。以下のチップの組み合わせのようです。

• [290-460 MHz ASK Receiver IC (RX3400)(HiMARK)]
  RX3400。RF 制御チップ。裏側にアンテナ部分の金具(?) も見えました。
• [CY7C637xx(Cypress)]
  CY7C63723。USB 制御チップ。元々はキーボードの代替用途として開発されたチップらしい。

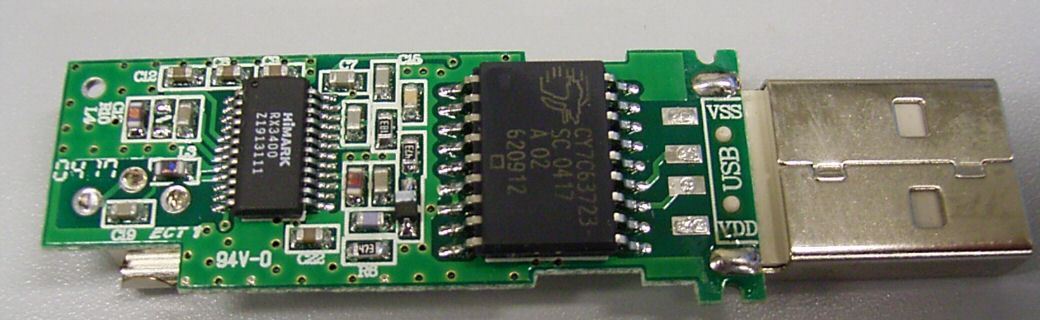

(Wireless PC Lock 表)

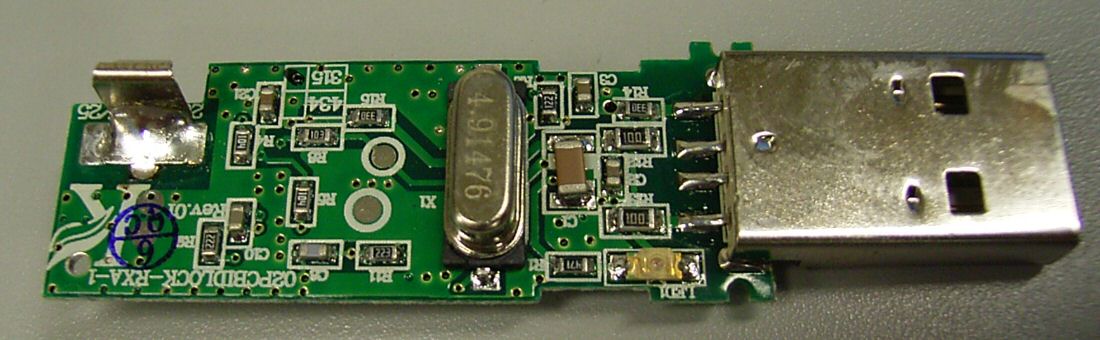

(Wireless PC Lock 裏)

USB Device Information

Summery

Vendor ID / Product ID	0x04B4(Cypress Semiconductor Corp.) / 0x7417
Manufacture string	""
Product string	""
Power	26mA
Class / SubClass / Protocol	0x03 (Human Interface Devices) / 0x01 (Boot Interface Subclass) / 0x02 (Mouse)
Endpipe (total=1)	0x81 (Interrupt-IN), 4bytes

lsusb -v

Bus 001 Device 002: ID 04b4:7417 Cypress Semiconductor Corp.

• <lsusb -v の出力結果>

cat /proc/bus/usb/devices

T:  Bus=01 Lev=01 Prnt=01 Port=00 Cnt=01 Dev#=  2 Spd=1.5 MxCh=  0
D:  Ver= 1.10 Cls=00(>ifc ) Sub=00 Prot=00 MxPS= 8 #Cfgs=  1
P:  Vendor=04b4 ProdID=7417 Rev= 0.01
S:  Manufacturer=Cypress Semi.
S:  Product=Cypress Ultra Mouse
C:* #Ifs= 1 Cfg#= 1 Atr=a0 MxPwr= 26mA
I:  If#= 0 Alt= 0 #EPs= 1 Cls=03(HID ) Sub=01 Prot=02 Driver=hid
E:  Ad=81(I) Atr=03(Int.) MxPS= 4 Ivl=10ms

Plug-in 時の dmesg

usb 1-1: new low speed USB device using address 2
usbcore: registered new driver hiddev
input: USB HID v1.10 Joystick [Cypress Semi. Cypress Ultra Mouse] on usb-0000:00:1d.0-1
usbcore: registered new driver hid
drivers/usb/input/hid-core.c: v2.0:USB HID core driver

動作状況

動作確認手順

参考にした page

• [自分のPCは自分で守る！Wireless PC Lock登場！ロックも解除も全自動！(アキバ総研)]
  [Review: Wireless PC Lock(Dan's Data - PC hardware and gadget reviews!)]
  各レビュー記事。

• [Linux USB-Driver initial release of vp-usb-lock(Slashdot.org)]
  [Voyager Project]
  Linux でのサポート。
